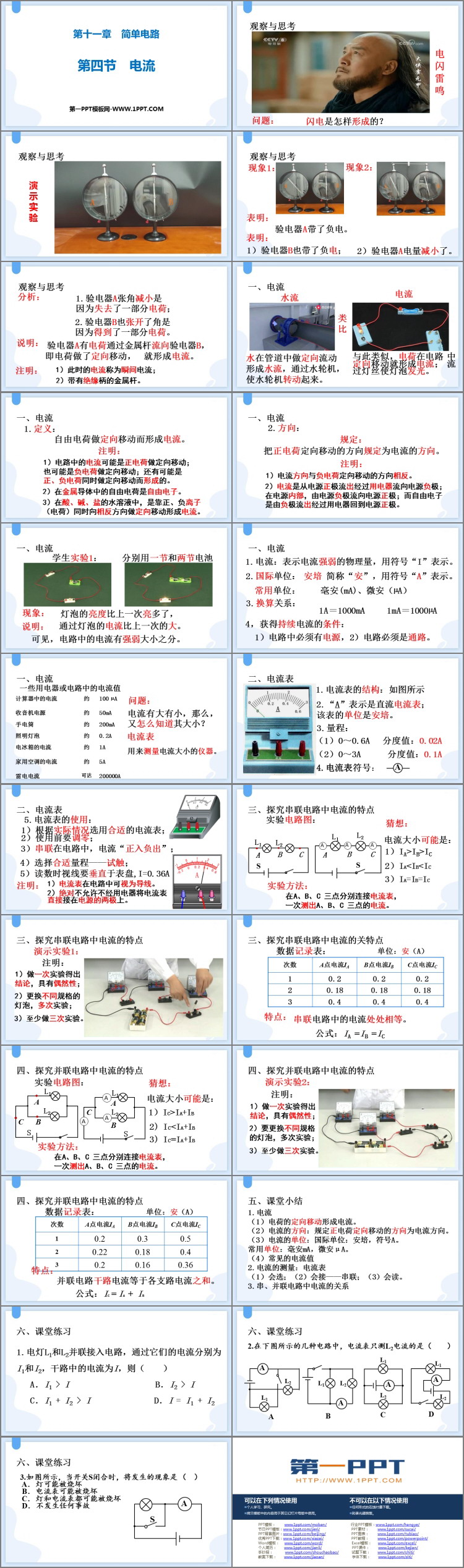

北师大版九年级物理上册《电流》简单电路PPT免费下载，共24页。

一、电流

水在管道中做定向流动形成水流，通过水轮机，使水轮机转动起来。

与此类似，电荷在电路 中定向移动就形成电流； 流过灯丝使灯泡发光。

1.定义：自由电荷做定向移动而形成电流。

1）电路中的电流可能是正电荷做定向移动；也可能是负电荷做定向移动；还有可能是   正、负电荷同时做定向移动而形成的。

2）在金属导体中的自由电荷是自由电子。

3）在酸、碱、盐的水溶液中，是靠正、负离子（电荷）同时向相反方向做定向移动形成电流。

2.方向：把正电荷定向移动的方向规定为电流的方向。

1）电流方向与负电荷定向移动的方向相反。

2）电流是从电源正极流出经过用电器流向电源负极；在电源内部，由电源负极流向电源正极；而自由电子是由负极流出经过用电器回到电源正极。

二、电流表

1.电流表的结构：如图所示

2.“A”表示是直流电流表；该表的单位是安培。

3.量程：

（1）0～0.6A   分度值：0.02A

（2）0～3A      分度值：0.1A

5.电流表的使用：

1）根据实际情况选用合适的电流表；

2）使用前要调零；

3）串联在电路中，电流“正入负出”；

4）选择合适量程——试触；

5）读数时视线要垂直于表盘,I=0.36A

三、探究串联电路中电流的特点

电流大小可能是：

1）IA>IB>IC

2）IA<IB<IC

3）IA=IB=IC

课堂小结

1.电流

（1）电荷的定向移动形成电流。

（2）电流的方向：规定正电荷定向移动的方向为电流方向。

（3）电流的单位：国际单位：安培，符号A。

常用单位：毫安mA，微安μA。

（4）常见的电流值

2.电流的测量：电流表

（1）会选；（2）会接——串联；（3）会读。

3.串、并联电路中电流的关系

... ... ...
