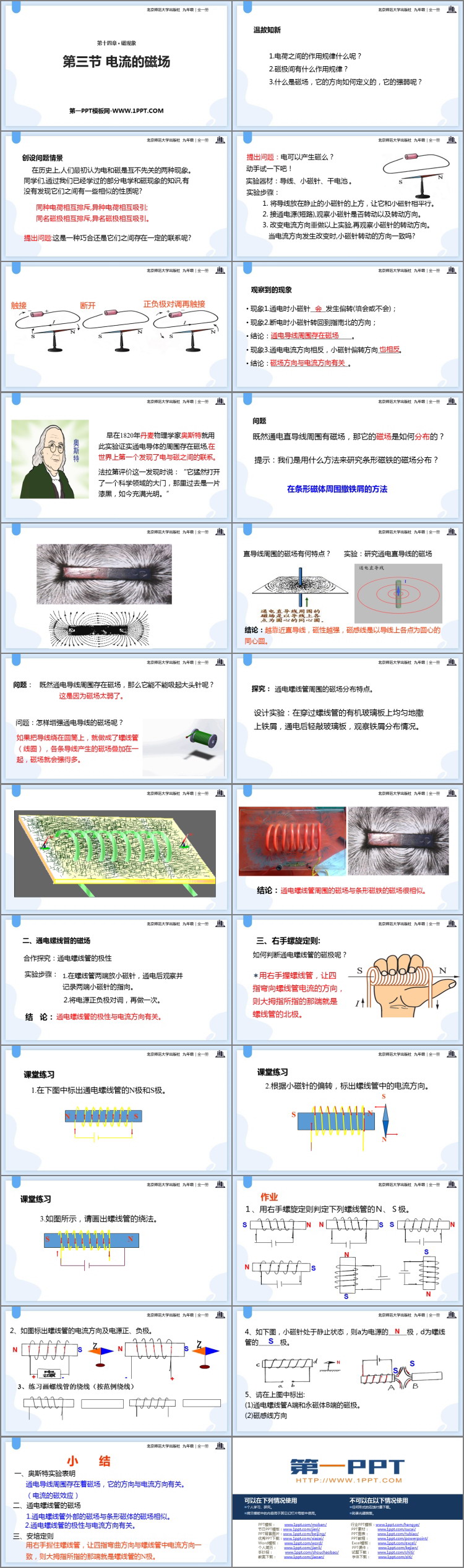

北师大版九年级物理下册《电流的磁场》磁现象PPT免费下载，共24页。

创设问题情景

在历史上,人们最初认为电和磁是互不先关的两种现象。同学们,通过我们已经学过的部分电学和磁现象的知识,有没有发现它们之间有一些相似的性质呢?

同种电荷相互排斥,异种电荷相互吸引;

同名磁极相互排斥,异名磁极相互吸引。

早在1820年丹麦物理学家奥斯特就用此实验证实通电导体的周围存在磁场,在世界上第一个发现了电与磁之间的联系。

法拉第评价这一发现时说：“它猛然打开了一个科学领域的大门，那里过去是一片漆黑，如今充满光明。”

问题

既然通电直导线周围有磁场，那它的磁场是如何分布的？

提示：我们是用什么方法来研究条形磁铁的磁场分布？

在条形磁体周围撒铁屑的方法

问题：既然通电导线周围存在磁场，那么它能不能吸起大头针呢？

这是因为磁场太弱了。

问题：怎样增强通电导线的磁场呢？

如果把导线绕在圆筒上，就做成了螺线管（线圈），各条导线产生的磁场叠加在一起，磁场就会强得多。

探究：通电螺线管周围的磁场分布特点。

设计实验：在穿过螺线管的有机玻璃板上均匀地撒上铁屑，通电后轻敲玻璃板，观察铁屑分布情况。

通电螺线管的磁场

合作探究：通电螺线管的极性

1.在螺线管两端放小磁针，通电后观察并记录两端小磁针的指向。

2.将电源正负极对调，再做一次。

通电螺线管的极性与电流方向有关。

右手螺旋定则:

如何判断通电螺线管的磁极呢？

用右手握螺线管，让四指弯向螺线管电流的方向，则大拇指所指的那端就是螺线管的北极。

... ... ...
