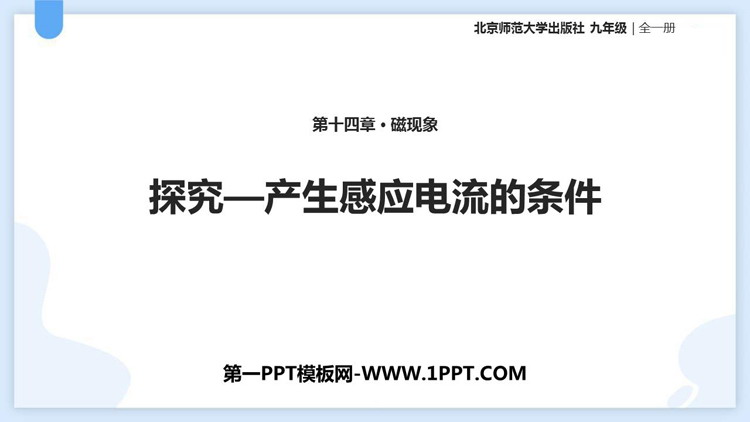

《探究―产生感应电流的条件》磁现象PPT免费课件

北师大版九年级物理下册《探究—产生感应电流的条件》磁现象PPT免费课件，共26页。

实验探究：怎样产生感应电流？

线圈只有转动时才有电流,可能与导体的线圈在磁场中的运动有关。

制定计划

尝试1：保持线框和磁体都不动；

尝试2：磁体不动，使线框底边ab左右运动；

尝试3：使线框底边ab向上或向下运动，并不切割磁感线；

尝试4：线框底边ab不动，使磁体做左右运动；

尝试5：线框底边ab不动，使磁体做上下运动。

分析论证：

1.电流产生的条件是什么？

（1）导体是_____电路的一部分；

（2）导体做______磁感线运动。

2.电流的方向与哪些因素有关？

电流的方向与__________的方向和_______的方向都有关系。

一、电磁感应

1.电磁感应：闭合电路的部分导体在磁场中做切割磁感线运动时产生电流的现象。电磁感应现象中产生的电流称为感应电流。

2.产生感应电流的条件：（1）电路闭合（2）部分导体做切割磁感线运动

3.感应电流的方向与磁场方向和导体运动方向有关。

二、动圈式话筒

话筒的作用是把声音转换成电流。

在接收声波的膜片后面粘贴着一个由线漆包线绕成的线圈，它能随着膜片一起运动。膜片后面还安装了一个永磁体，线圈处于永磁体的磁场中。线圈的两端用导线引出。

三、发电机

1.构造：磁铁（定子）、线圈（转子）、滑环、电刷

2.原理：根据电磁感应制成的。

3、工作循环

转动手柄时，与发电机连接的小灯泡会发光，这表明电路中有了电流。如果在电路中接入电流表，可以看到电流表的指针左右摆动。这个现象表明，发电机发出的时大小和方向都发生变化的电流，这样的电流叫作交流电。

注意

1、我国生产的交流电，频率为50HZ（即1S内线圈转动50圈），周期为0.02S；电流方向改变100次。

2、发电机发电过程中，把机械能转化为电能。

... ... ...
