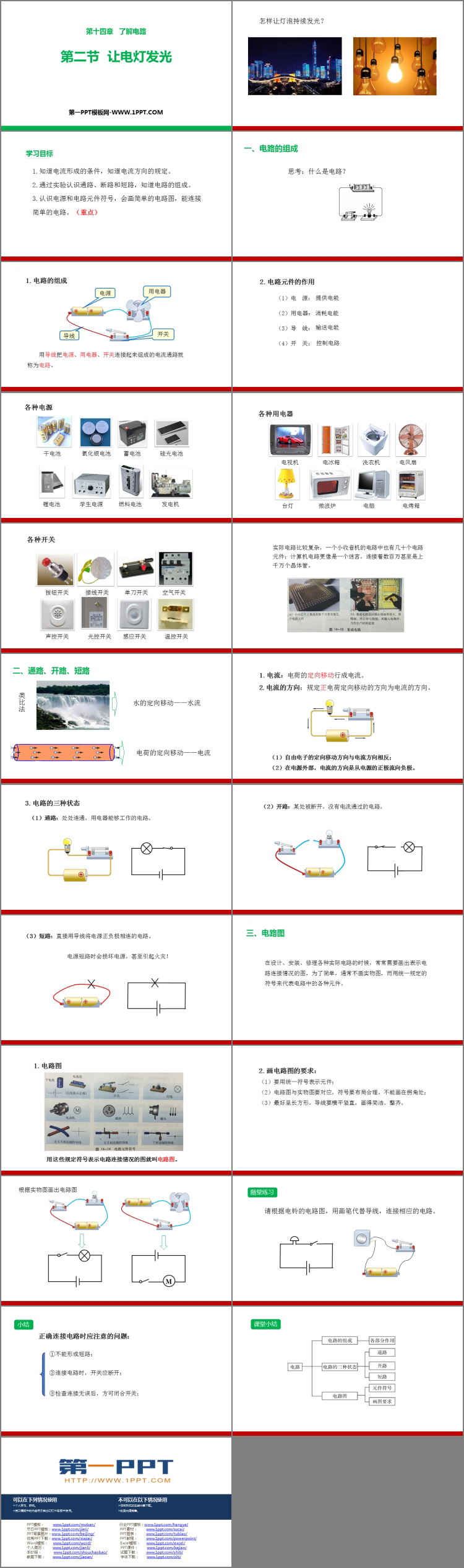

《让电灯发光》了解电路PPT优秀课件

沪科版九年级物理上册《让电灯发光》了解电路PPT优秀课件，共23页。

学习目标

1.知道电流形成的条件，知道电流方向的规定。

2.通过实验认识通路、断路和短路，知道电路的组成。

3.认识电源和电路元件符号，会画简单的电路图，能连接简单的电路。（重点）

一、电路的组成

1.电路的组成

用导线把电源、用电器、开关连接起来组成的电流通路就称为电路。

2.电路元件的作用

（1）电  源：提供电能

（2）用电器：消耗电能

（3）导  线：输送电能

（4）开  关：控制电路

实际电路比较复杂，一个小收音机的电路中也有几十个电路元件；计算机电路更像是一个迷宫，连接着数百万甚至是上千万个晶体管。

二、通路、开路、短路

1.电流：电荷的定向移动行成电流。

2.电流的方向：规定正电荷定向移动的方向为电流的方向。

（1）自由电子的定向移动方向与电流方向相反；

（2）在电源外部，电流的方向是从电源的正极流向负极。

3.电路的三种状态

（1）通路：处处连通，用电器能够工作的电路。

（2）开路：某处被断开，没有电流通过的电路。

（3）短路：直接用导线将电源正负极相连的电路。

三、电路图

在设计、安装、修理各种实际电路的时候，常常需要画出表示电路连接情况的图，为了简单，通常不画实物图，而用统一规定的符号来代表电路中的各种元件。

1.电路图

用这些规定符号表示电路连接情况的图就叫电路图。

2.画电路图的要求：

（1）要用统一符号表示元件；

（2）电路图与实物图要对应，符号要布局合理，不能画在拐角处；

（3）最好呈长方形，导线要横平竖直，画得简洁、整齐。

... ... ...
