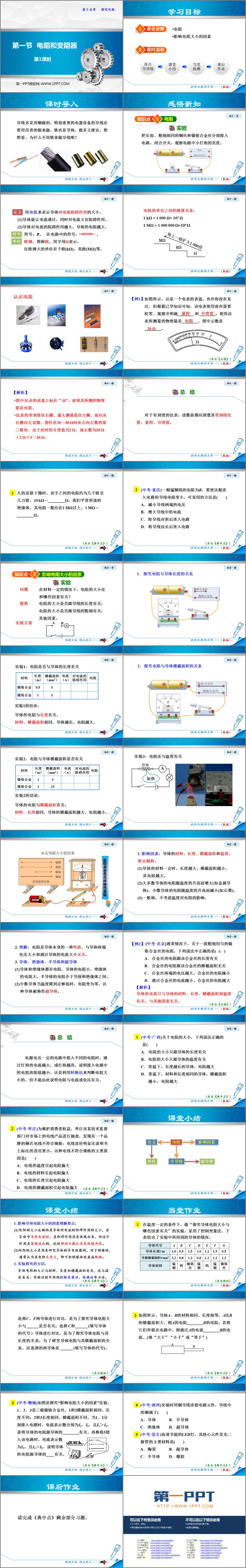

《电阻和变阻器》探究电路PPT课件(第1课时)

沪科版九年级物理上册《电阻和变阻器》探究电路PPT课件(第1课时)，共34页。

感悟新知

知识点  电阻

把长短、粗细相同的铜丝和镍铬合金丝分别接入电路，闭合开关，观察电路中小灯泡的亮度。

定义  用电阻来表示导体对电流阻碍作用的大小。

(1)导体能让电流通过，同时对电流又有阻碍作用。

(2)导体对电流的阻碍作用越大，导体的电阻越大。

符号：R。   在电路中的符号：

欧姆，简称欧，用字母Ω表示。

比欧姆大的单位有千欧(kΩ)、兆欧(MΩ)等。

知识点  影响电阻大小的因素

在材料一定的情况下，电阻的大小还和哪些因素有关？

电阻的大小是否跟导线的长度有关；

电阻的大小是否跟导线的粗细有关；

其他因素。

1．探究电阻与导体长度的关系

实验1：电阻是否与导体的长度有关

导体的电阻与长度有关。

材料、横截面积相同，导体越长，电阻越大。

2．探究电阻与导体横截面积的关系

实验2：电阻与导体横截面积是否有关

导体的电阻与横截面积有关；

材料、长度相同，导体的横截面积越大，电阻越小。

1. 影响因素：导体的材料、长度、横截面积和温度。

要点精析：

(1)导体的材料一定时，长度越大，横截面积越小，其电阻越大。

(2)大多数导体的电阻随温度的升高而增大(如金属导体)，少数导体的电阻随温度的升高而减小(如石墨)。

(3)一般地，不考虑温度对电阻的影响。

2. 理解：电阻是导体本身的一种性质，与导体两端电压大小和通过导体的电流大小无关。

3. 导体、绝缘体、半导体和超导体

(1)导体和绝缘体都有电阻，导体的电阻小，绝缘体的电阻大，半导体的电阻介于导体和绝缘体之间。

(2)少数导体当温度降到足够低时，电阻变为零，这种导体被称作超导体。

总结

电源电压一定的电路中接入不同的电阻时，通过灯泡的电流越大，或灯泡越亮，说明接入电路中的电阻的阻值越小，这是利用转换法来判断电阻大小的，但不能由此说明电阻与电流或电压有关。

... ... ...

关键词：电阻和变阻器PPT课件免费下载，探究电路PPT下载，.PPTX格式；
