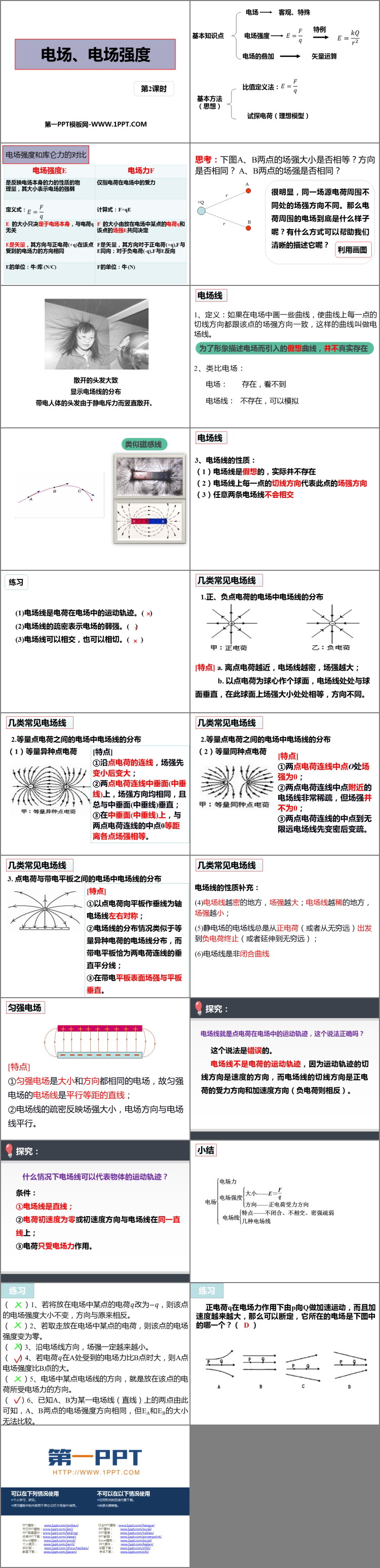

《电场 电场强度》PPT课件(第2课时)

人教版高中物理必修三《电场 电场强度》PPT课件(第2课时)，共21页。

电场线

1、定义：如果在电场中画一些曲线，使曲线上每一点的切线方向都跟该点的场强方向一致，这样的曲线叫做电场线。

2、类比电场：

电场：存在，看不到

电场线：不存在，可以模拟

3、电场线的性质：

（1）电场线是假想的，实际并不存在

（2）电场线上每一点的切线方向代表此点的场强方向

（3）任意两条电场线不会相交

几类常见电场线

1.正、负点电荷的电场中电场线的分布

[特点] a. 离点电荷越近，电场线越密，场强越大；

b. 以点电荷为球心作个球面，电场线处处与球面垂直，在此球面上场强大小处处相等，方向不同。

2.等量点电荷之间的电场中电场线的分布

（1）等量异种点电荷

[特点]

①沿点电荷的连线，场强先变小后变大；

②两点电荷连线中垂面(中垂线)上，场强方向均相同，且总与中垂面(中垂线)垂直；

③在中垂面(中垂线)上，与两点电荷连线的中点0等距离各点场强相等。

（2）等量同种点电荷

[特点]

①两点电荷连线中点O处场强为0；

②两点电荷连线中点附近的电场线非常稀疏，但场强并不为0；

③两点电荷连线的中点到无限远电场线先变密后变疏。

3. 点电荷与带电平板之间的电场中电场线的分布

[特点]

①以点电荷向平板作垂线为轴电场线左右对称；

②电场线的分布情况类似于等量异种电荷的电场线分布，而带电平板恰为两电荷连线的垂直平分线；

③在带电平板表面场强与平板垂直。

电场线的性质补充：

(4)电场线越密的地方，场强越大；电场线越稀的地方，场强越小；

(5)静电场的电场线总是从正电荷（或者从无穷远）出发到负电荷终止（或者延伸到无穷远）；

(6)电场线是非闭合曲线

匀强电场

[特点]

①匀强电场是大小和方向都相同的电场，故匀强电场的电场线是平行等距的直线；

②电场线的疏密反映场强大小，电场方向与电场线平行。

什么情况下电场线可以代表物体的运动轨迹？

条件：

①电场线是直线；

②电荷初速度为零或初速度方向与电场线在同一直线上；

③电荷只受电场力作用。

... ... ...
