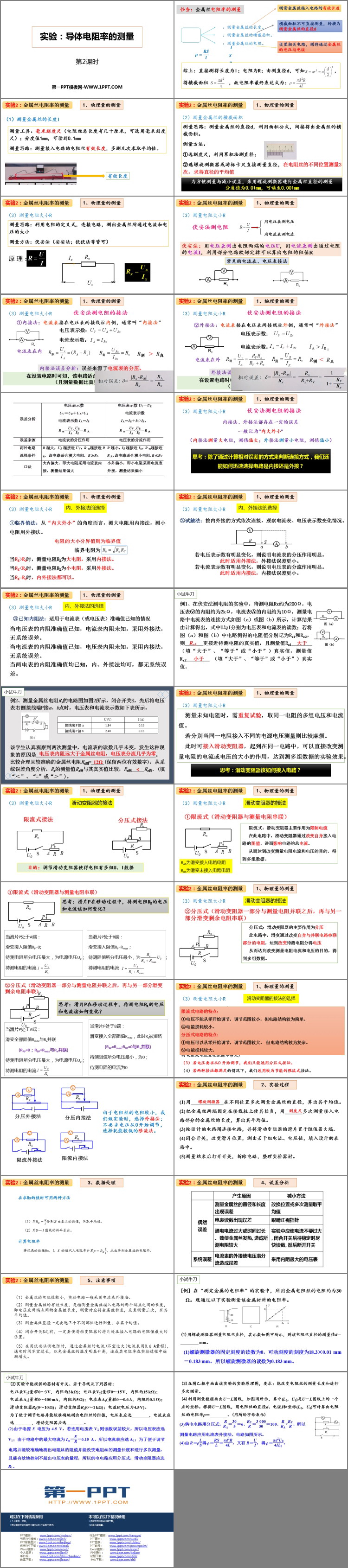

人教版高中物理必修三《实验：导体电阻率的测量》PPT课件下载(第2课时)，共31页。

任务：金属丝电阻率的测量

测量金属丝接入电路的有效长度

横截面积不可直接测量，转换为测量金属丝的直径d

设置相关电路，测得通过金属丝的电压与电流

实验2：金属丝电阻率的测量

1、物理量的测量

（1）测量金属丝的长度l

测量工具：毫米刻度尺（电阻丝总长度有几十厘米，可选用毫米刻度尺）；分度值1mm，可读到0.1mm

测量思路：测量接入电路的电阻丝有效长度，多测几次求取平均值。

（2）测量金属丝的横截面积

测量思路：测量金属丝的直径d，利用面积公式，间接得出金属丝的横截面积。

测量方法：

①选刻度尺，利用累积法测直径；

②选螺旋测微器或游标卡尺直接测量直径，在电阻丝的不同位置测量3次，求得直径的平均值

（3）测量电阻大小R

测量思路：利用电阻的定义式，连接电路，测出金属丝所通过电流和电压的大小

测量方法：伏安法（安安法；伏伏法等皆可）

伏安法：用电压表测出电阻两端的电压U，用电流表测出通过电阻的电流I，利用部分电路欧姆定律可以算出电阻的阻值R

内、外接法的选择

①临界值法：从“内大外小”的角度而言，测大电阻用内接法，测小电阻用外接法。

电阻的大小分界值则为临界值

临界电阻为

当RX>R0时，测量电阻RX为大电阻，采用内接法。

当RX<R0时，测量电阻RX为小电阻，采用外接法。

当RX=R0时，内外接法都可以。

②试触法：按内外接的方式依次连接，观察电流表、电压表示数变化情况。

若电压表示数有明显变化，则说明电流表的分压作用明显。

此时适用外接法，外接法误差更小。

若电流表示数有明显变化，则说明电压表的分流作用明显。

此时适用内接法，内接法误差更小。

2、实验过程

(1)用_____________在不同位置多次测量金属丝的直径，算出其平均值。

(2)把金属丝两端固定在接线柱上使其拉直，用_______多次测量接入电路部分的金属丝的长度，算出其平均值。

(3)按设计的电路图连接电路，并将滑动变阻器的滑片置于阻值最大端。

(4)闭合开关，改变滑片位置，测出若干组电流、电压值，填入设计的表格中。

(5)测量结束后打开开关，拆除电路，整理实验器材。

3、数据处理

4、误差分析

5、注意事项

（1）金属丝的电阻值较小，实验电路一般采用电流表外接法。

（2）测量金属丝的有效长度，是指测量金属丝接入电路的两个端点之间的长度，即电压表两端点间的金属丝长度，测量时应将金属丝拉直，反复测量三次，求其平均值。

（3）测金属丝直径一定要选三个不同部位进行测量，求其平均值。

（4）闭合开关S之前，一定要使滑动变阻器的滑片处在接入电路的电阻值最大的位置。

（5）在用伏安法测电阻时，通过金属丝的电流I不宜过大(电流表用0.6 A量程)，通电时间不宜过长，以免金属丝的温度明显升高，造成其电阻率在实验过程中逐渐增大。

... ... ...
