《电压的测量》PPT免费课件

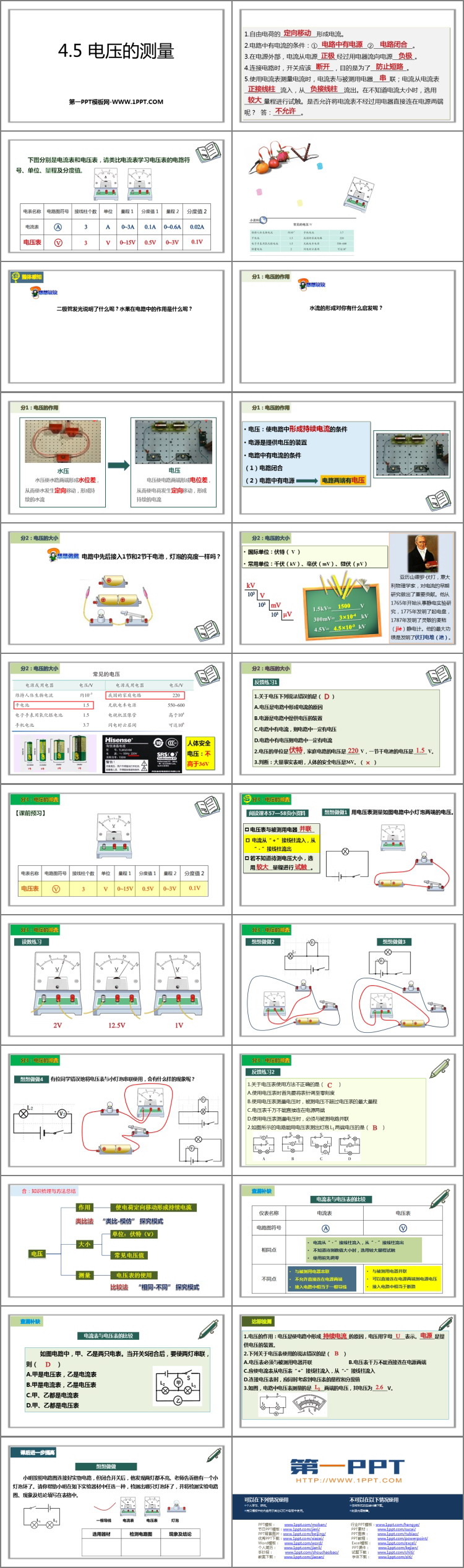

浙教版八年级科学上册《电压的测量》PPT免费课件，共24页。

整体感知

二极管发光说明了什么呢？水果在电路中的作用是什么呢？

分1：电压的作用

水压使水路两端形成水位差，从而使水发生定向移动，形成持续的水流

电压使电路两端形成电位差，从而使电荷发生定向移动，形成持续的电流

电压：使电路中形成持续电流的条件

电源是提供电压的装置

电路中有电流的条件

（1）电路闭合

（2）电路中有电源

分2：电压的大小

国际单位：伏特（ V ）

常用单位：千伏（kV）、毫伏（mV）、微伏（μV）

分3：电压的测量

电压表与被测用电器_______

_____接线柱靠近电源正极，____接线柱靠近电源负极

若不知道待测电压大小，选用_______量程进行_______。

电流从“＋”接线柱流入，从“��”接线柱流出

电流表与电压表的比较

电流从“��”接线柱流入，从“��”接线柱流出

不知道待测数值大小时，选用较大量程试触

使用前先调零

与被测用电器串联

不允许直接连在电源两端

接入电路中相当于一根导线

与被测用电器并联

可以直接连在电源两端测电源电压

接入电路中相当于断路

... ... ...
