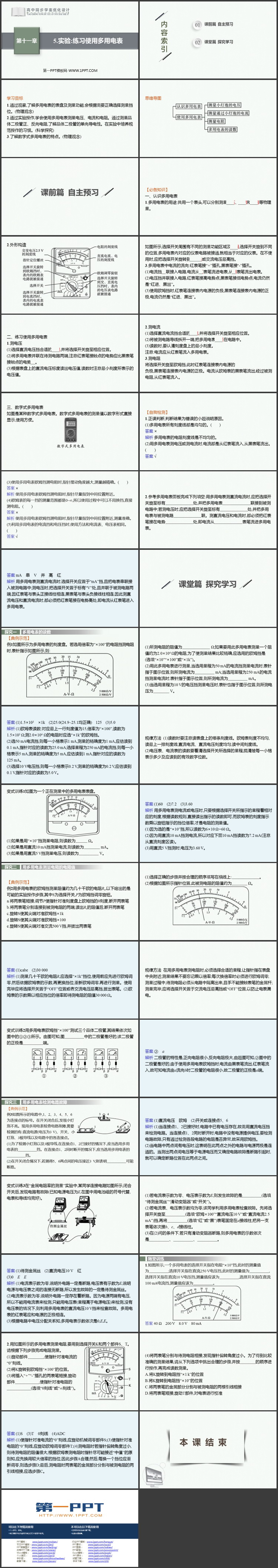

学习目标

1.通过观察,了解多用电表的表盘及测量功能,会根据需要正确选择测量挡位。(物理观念)

2.通过实验操作,学会使用多用电表测量电压、电流和电阻。通过测量晶体二极管正、反向电阻,了解晶体二极管的单向导电性。在实验中培养规范操作的习惯。(科学探究)

3.了解数字式多用电表的特点。(物理观念)

一、认识多用电表

1.多用电表的用途:共用一个表头,可以分别测量电压、电流和电阻等物理量。

2.外形构造

如图所示,选择开关周围有不同的测量功能区域及量程,选择开关旋到不同的位置,多用电表内对应的仪表电路被接通,就相当于对应的仪表。在不使用时,应把选择开关旋转到OFF挡或交流电压最高挡。

3.多用电表中电流的流向:红表笔接“+”插孔,黑表笔接“-”插孔。

(1)电流挡串联接入电路,电流从红表笔流进电表,从黑表笔流出电表。

(2)电压挡并联接入电路,红表笔接高电势点,黑表笔接低电势点,电流仍然是“红进、黑出”。

(3)使用欧姆挡时,红表笔连接表内电源的负极,黑表笔连接表内电源的正极,电流仍然是“红进、黑出”。

二、练习使用多用电表

1.测电压

(1)选择直流电压挡合适的量程,并将选择开关旋至相应位置。

(2)将多用电表并联在待测电路两端,注意红表笔接触点的电势应比黑表笔接触点的电势高。

(3)根据表盘上的直流电压标度读出电压值,读数时注意最小刻度所表示的电压值。

2.测电流

(1)选择直流电流挡合适的量程,并将选择开关旋至相应位置。

(2)将被测电路导线拆开一端,把多用电表串联在电路中。

(3)读数时,要认清刻度盘上的最小刻度。

注意:电流应从红表笔流入多用电表。

3.测电阻

将选择开关旋至欧姆挡,此时红表笔连接表内电源的

负极,黑表笔连接表内电源的正极。电流从欧姆表的黑表笔流出,经过被测电阻,从红表笔流入。

三、数字式多用电表

如图是某种数字式多用电表。数字式多用电表的测量值以数字形式直接显示,使用方便。

... ... ...
