《电阻和变阻器》探究电路PPT课件(第2课时)

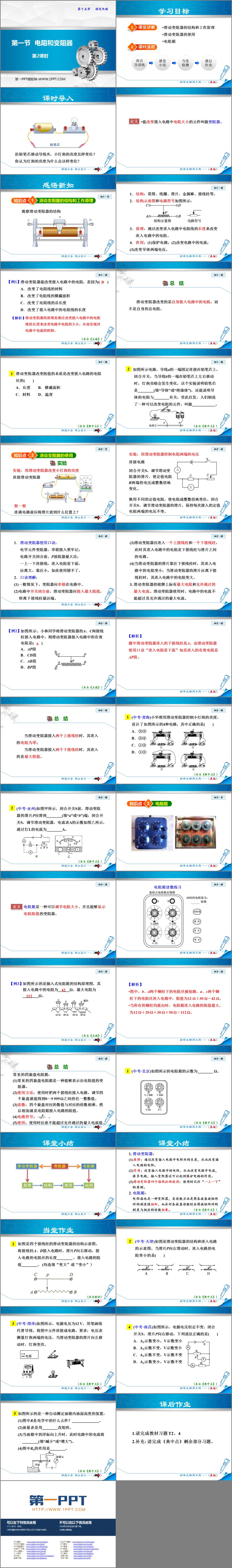

沪科版九年级物理上册《电阻和变阻器》探究电路PPT课件(第2课时)，共35页。

学习目标

滑动变阻器的结构和工作原理

滑动变阻器的使用

电阻箱

定义  能改变接入电路中电阻大小的元件叫做变阻器。

知识点  滑动变阻器的结构和工作原理

1．结构：瓷筒、线圈、滑片、金属棒、接线柱等。

2．结构示意图和电路符号如图所示：

3．原理：通过改变连入电路中电阻线的长度来改变连入电路中的电阻。

4．作用：(1)保护电路；(2)改变电路中的电流；(3)改变导体两端电压。

知识点  滑动变阻器的使用

实验：用滑动变阻器改变小灯泡的亮度

连接电路

闭合开关S，调节滑动变阻器的滑片，使定值电阻R两端的电压成整数倍地变化。

换用不同的定值电阻，使电阻成整数倍地变化，闭合开关S，调节滑动变阻器的滑片，保持每次接入的定值电阻两端的电压不变。

1．滑动变阻器使用口诀：

电学元件变阻器，串联接入要牢记；

电路开关闭合前，P放阻器最大边；

一上一下连接线，连入电阻看下面，

远离大，靠近小，如此使用错不了。

2．口诀理解：

(1)一般情况下，变阻器应串联在电路中。

(2)电路中开关闭合前，滑动变阻器应接入最大阻值，即离下接线柱最远端。

(3)滑动变阻器应连入一个上接线柱和一个下接线柱，此时其连入电路中的电阻是下接线柱与滑片之间的电路。

(4)当滑动变阻器的滑片靠近下接线柱时，其连入电路中的电阻变小；当滑动变阻器的滑片远离下接线柱时，其连入电路中的电阻变大。

3. 滑动变阻器的铭牌上标有最大电阻和允许通过的最大电流。滑动变阻器使用时，电路中的电流不能超过其允许通过的最大电流。

总   结

当滑动变阻器接入两个上接线柱时，其连入的电阻为零；

当滑动变阻器接入两个下接线柱时，其连入的是最大阻值。

知识点  电阻箱

电阻箱是一种可以调节电阻大小、并且能够显示

电阻阻值的变阻器。

... ... ...
