《探究串、并联电路中的电流》探究简单电路PPT免费课件

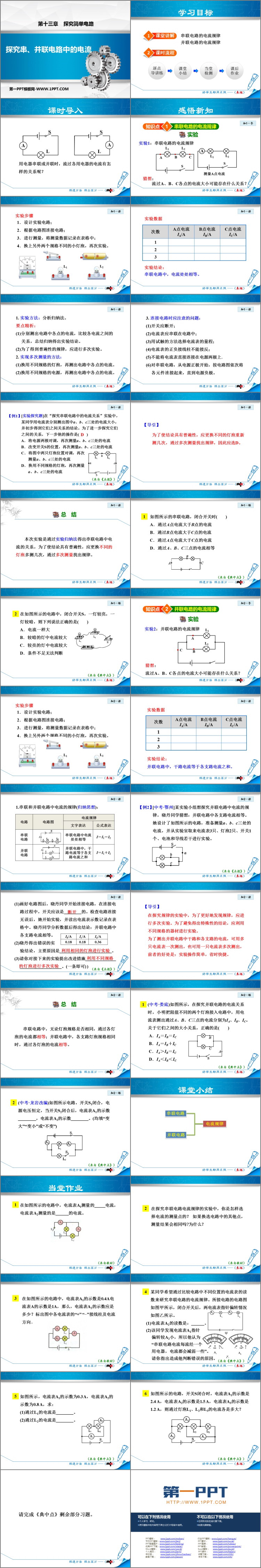

粤沪版九年级物理上册《探究串、并联电路中的电流》探究简单电路PPT免费课件，共32页。

知识点  串联电路的电流规律

实验步骤

1．设计实验电路；

2．根据电路图连接电路；

3．进行测量，将测量数据记录在表格中；

4．换上另外两个规格不同的小灯泡，再次实验。

1. 实验方法：分析归纳法。

要点精析：

(1)分别测出电路中各点的电流，比较各电流之间的关系，总结归纳得出实验结论。

(2)为了得到普遍性的规律，应进行多次实验。

2. 实现多次测量的方法：

(1)换用不同规格的灯泡，再测出电路中各点的电流。

(2)换用不同规格的电源，再测出电路中各点的电流。

3. 连接电路时应注意的问题：

(1)开关应断开；

(2)电流表应串联在电路中；

(3)用试触的方法选择电流表的量程；

(4)电流表的正负接线柱不能接反；

(5)不能将电流表直接连接在电源两极上。

(6)对串联电路，从电源正极开始，按电路图依次将各元件连接起来，直到电源负极。

知识点  并联电路的电流规律

实验步骤

1．设计实验电路；

2．根据电路图连接电路；

3．进行测量，将测量数据记录在表格中；

4．换上另外两个规格不同的小灯泡，再次实验。

总结

串联电路中，无论灯泡规格是否相同，通过各灯泡的电流都相等；并联电路中，各支路灯泡规格相同时，通过各灯泡的电流相等。

... ... ...
