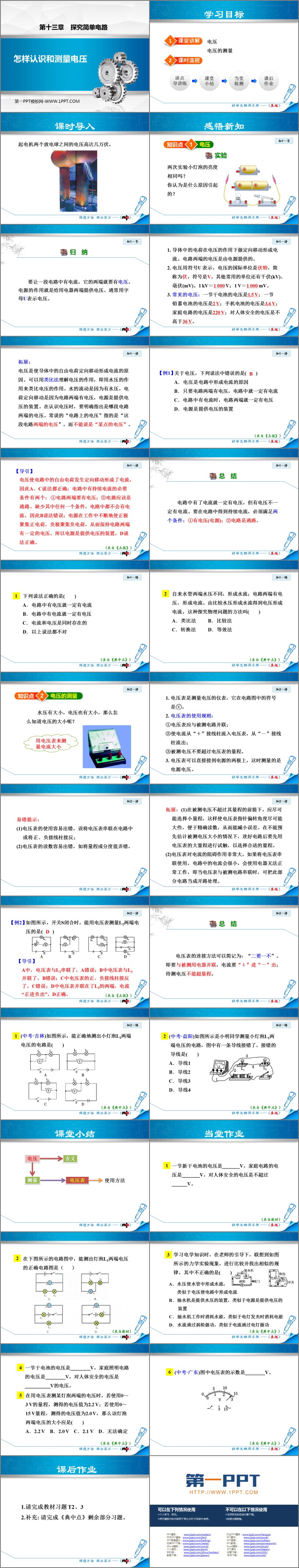

粤沪版九年级物理上册《怎样认识和测量电压》探究简单电路PPT教学课件下载，共28页。

知识点  电压

要让一段电路中有电流，它的两端就要有电压。

电源的作用就是给用电器两端提供电压。通常用字母U表示电压。

1. 导体中的电荷在电压的作用下做定向移动形成电流。电路两端的电压是由电源提供的。

2. 电压用符号U 表示，电压的国际单位是伏特，简称为伏，符号是V。其他常用的单位还有千伏(kV)、毫伏(mV)。1 kV＝1 000 V；1 V＝1 000 mV。

3. 常见的电压：一节干电池的电压是1.5 V；一节 铅蓄电池的电压是2 V；手机电池的电压是3.6 V；家庭电路的电压是220 V；对人体安全的电压是不高于36 V。

拓展：

电压是使导体中的自由电荷定向移动形成电流的原因。可以用类比法理解电压的作用，即用水压的作用来类比电压的作用。水的流动是因为有水压，电荷定向移动是因为电路两端有电压，电源是提供电压的装置。在认识电压时，要明确指出是哪段电路两端的电压。常说的“电路上的电压”指的是“这段电路两端的电压”，而不能说是“某点的电压”。

知识点  电压的测量

1. 电压表是测量电压的仪表，它在电路图中的符号是     。

2. 电压表的使用规则：

①电压表应与被测电路并联；

②使电流从“＋”接线柱流入电压表，从“－”接线柱流出；

③被测电压不要超过电压表的量程。

3. 电压表可以直接接到电源的两极上，这时测量的是电源电压。

拓展：(1)在被测电压不超过其量程的前提下，应尽可能选择小量程，这样使电压表指针偏转角度尽可能大些，便于精确读数，从而能减小误差。在不能预先估计被测电压大小的情况下，连好电路后要先用电压表的大量程进行试触，以选择合适的量程。

(2)电压表对电流的阻碍作用非常大，如果将电压表串联使用，电路中的电流会很小，会使用电器无法正常工作，即当电压表与被测电路串联时，可把此部分电路当成开路处理。

总   结

电压表的连接方法可以简记为：“二要一不”。

即要与被测用电器并联，电流要“＋”进“－”出；待测电压不能超量程。

... ... ...
