《家庭电路》生活用电PPT免费教学课件

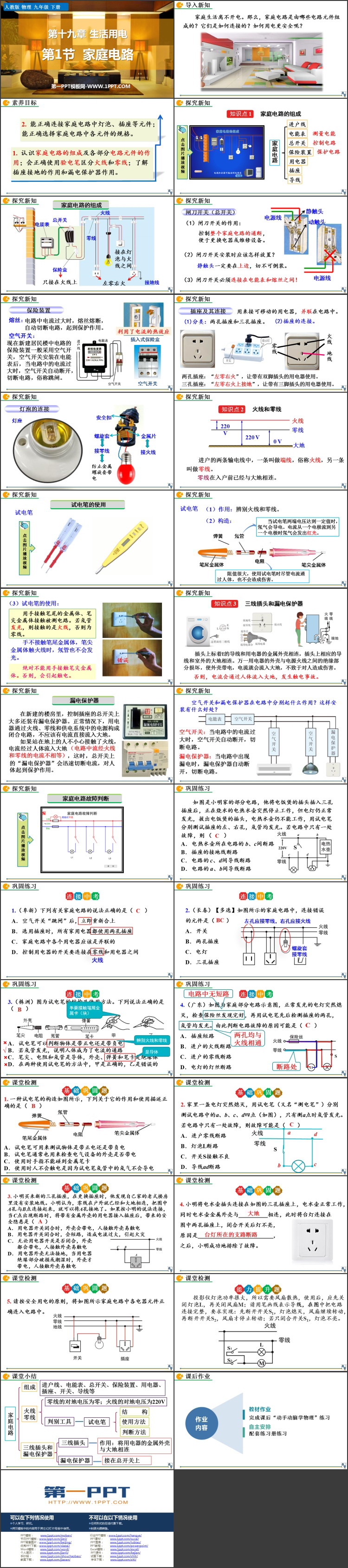

人教版九年级物理全册《家庭电路》生活用电PPT免费教学课件，共31页。

素养目标

1.认识家庭电路的组成及各部分电路元件的作用；会正确使用验电笔区分火线和零线；了解插座接地的作用和漏电保护器作用。 

2.能正确连接家庭电路中灯泡、插座等元件；能正确选择家庭电路中各元件的规格。

探究新知

家庭电路的组成

电路中电流过大时，熔丝熔断，自动切断电路，起到保护作用。

插座及其连接

(1)分类：两孔插座和三孔插座。

(2)插座的连接。

两孔插座：“左零右火”，让带有双脚插头的用电器使用。

三孔插座：“左零右火上接地”，让带有三脚插头的用电器使用。

火线和零线

进户的两条输电线中，一条叫做端线，俗称火线，另一条叫做零线。

三线插头和漏电保护器

插头上标着E的导线和用电器的金属外壳相连，插头上相应的导线和室外的大地相连。万一用电器的外壳与电源火线之间的绝缘部分损坏，使外壳带电，电流就会流入大地，不致于对人造成伤害。

空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？

空气开关：当电路中的电流过大时，空气开关自动断开，切断电路。

漏电保护器：当电路中出现漏电时，漏电保护器自动断开，切断电路。

... ... ...
