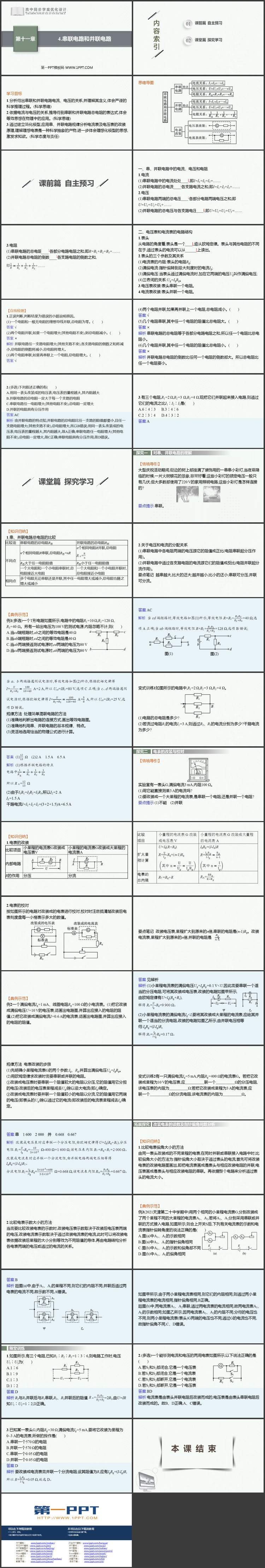

人教版高中物理必修三《串联电路和并联电路》电路及其应用PPT课件下载，共41页。

学习目标

1.分析得出串联和并联电路电流、电压的关系,并理解其含义,体会严谨的科学推理过程。(科学思维)

2.依据电流与电压的关系,推导得到串联和并联电路总电阻的表达式,体会等效思想在物理中的应用。(科学思维)

3.通过建立简化模型,应用串、并联电路规律分析电流表及电压表的改装原理,理解理想电表是一种科学抽象的产物,进一步体会理想化模型的思想,激发求知欲。(科学态度与责任)

一、串、并联电路中的电流、电压和电阻

1.电流

(1)串联电路中的电流处处相等,即I=I1=I2=I3=……

(2)并联电路的总电流等于各支路电流之和,即I=I1+I2+I3+……

2.电压

(1)串联电路两端的总电压等于各部分电路两端电压之和,即U=U1+U2+U3+……

(2)并联电路的总电压与各支路电压相等,即U=U1=U2=U3=……

3.电阻

(1)串联电路的总电阻等于各部分电路电阻之和,即R=R1+R2+R3+……

(2)并联电路总电阻的倒数等于各支路电阻的倒数之和,

二、电压表和电流表的电路结构

1.表头

从电路的角度看,表头是一个电阻,遵从欧姆定律。表头与其他电阻的不同在于,通过表头的电流可以从刻度盘上读出。

2.表头的三个参数及其关系

(1)电流表的内阻:表头的电阻Rg;

(2)满偏电流:指针偏转到最大刻度时的电流Ig;

(3)满偏电压:当表头通过满偏电流时,加在它两端的电压Ug叫作满偏电压;

(4)三者间的关系:Ug=IgRg。

3.电压表改装:表头串联一个电阻。

4.电流表改装:表头并联一个电阻。

【知识归纳】

1.串、并联电路总电阻的比较

2.关于电压和电流的分配关系

(1)串联电路中各电阻两端的电压跟它的阻值成正比(电阻串联起分压作用)。

(2)并联电路中通过各支路电阻的电流跟它们的阻值成反比(电阻并联起分流作用)。

要点笔记  越串越大,比大的还大;越并越小,比小的还小;串联可分压,并联可分流。

【知识归纳】

1.比较电表偏角大小的方法

由同一表头改装成的不同量程的电表,在同时并联或串联接入电路中时,比较偏角大小的方法为:指针偏角大小取决于通过表头的电流,首先可将改装电表的改装电路图画出,即把电流表画成是表头与相应改装电阻的并联;电压表画成是表头与相应改装电阻的串联。再依据整个电路来分析通过表头的电流大小。

2.比较电表示数大小的方法

当需要比较改装电表的示数时,改装电压表示数取决于改装后电压表两端的电压,改装电流表示数取决于通过改装电流表的电流,此时可以将改装电表依据改装后量程的大小分别等效为不同阻值的导体,再由电路结构分析各电表两端的电压或通过的电流的关系。

... ... ...
