《闭合电路的欧姆定律》电能能量守恒定律PPT课件下载

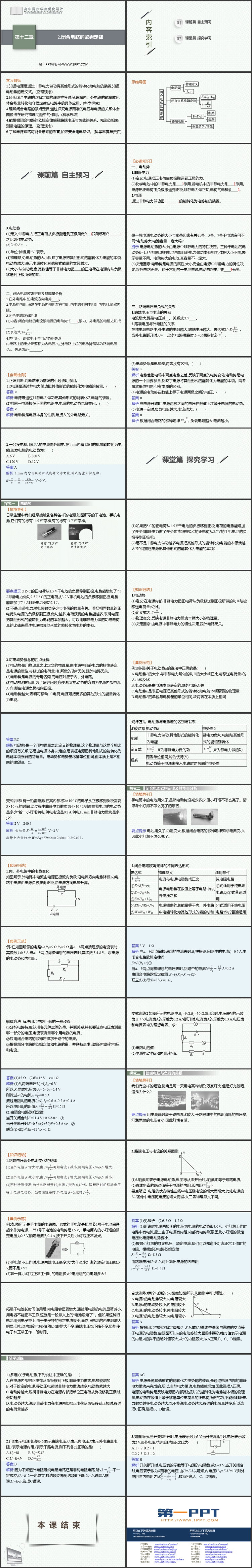

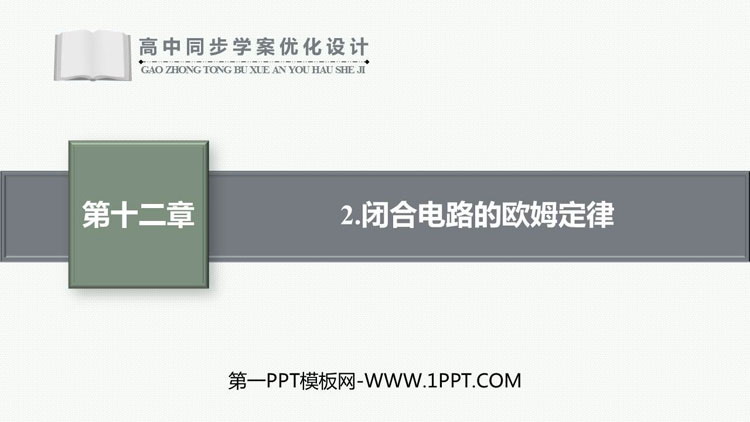

人教版高中物理必修三《闭合电路的欧姆定律》电能能量守恒定律PPT课件下载，共44页。

学习目标

1.知道电源是通过非静电力做功将其他形式的能转化为电能的装置,知道电动势的定义式。(物理观念)

2.经历闭合电路的欧姆定律的理论推导过程,理解内、外电路的能量转化,体会能量转化和守恒定律在电路中的具体应用。(科学探究)

3.理解闭合电路的欧姆定律,通过探究电源两端的电压与电流的关系体会图像法在研究物理问题中的作用。(科学思维)

4.能根据闭合电路的欧姆定律解释路端电压与负载的关系。知道欧姆表测量电阻的原理。(物理观念)

5.了解电源短路可能会带来的危害,加强安全用电意识。(科学态度与责任)

一、电动势

1.非静电力

(1)定义:电源把正电荷由负极搬运到正极的力。

(2)化学电池中的非静电力是化学作用,发电机中的非静电力是电磁作用。电源把正电荷由负极搬运到正极,非静电力做正功,电荷的电势能增加。

2.电源

通过非静电力做功把其他形式的能转化为电势能的装置。

3.电动势

(1)定义:非静电力把正电荷从负极搬运到正极所做的功跟所移动的电荷量之比叫作电动势。

(3)单位:伏特,用“V”表示。

(4)物理意义:电动势的大小反映了电源把其他形式的能转化为电能的本领,电动势越大,表示电源转化其他形式能量的本领越大。

(5)大小:从做功角度,其数值等于非静电力把 1 C 的正电荷在电源内从负极移送到正极所做的功。

二、闭合电路欧姆定律及其能量分析

1.在外电路中,沿电流方向电势降低。

2.电源的内阻:通常在电源内部也存在电阻,内电路中的电阻叫内电阻,简称内阻。

3.闭合电路欧姆定律

(1)内容:闭合电路的电流跟电源的电动势成正比,跟内、外电路的电阻之和成反比。

4.内电压、路端电压与电动势的关系

内电路上的电势降落称为内电压U内,外电路上总的电势降落称为路端电压U外。关系为E=U外+U内。

三、路端电压与负载的关系

1.路端电压与电流的关系

电流增大,路端电压减小。关系式:U=E-Ir。

2.路端电压与外电阻的关系

在纯电阻电路中,外电路的电阻越大,路端电压越大。表达式: 。当外电路断开时,U= E ,当外电路短路时,U=0,短路电流。

规律方法  解决闭合电路问题的一般步骤

①分析电路特点:认清各元件之间的串、并联关系,特别要注意电压表测量哪一部分的电压,电流表测量哪个用电器的电流。

②应用闭合电路的欧姆定律求干路中的电流。

③根据部分电路的欧姆定律和电路的串、并联特点求出部分电路的电压和电流。

... ... ...
