《欧姆定律在串、并联电路中的应用》欧姆定律PPT精品教学课件

温馨提示：

本文最后更新于 2025年04月20日，已超过 129 天没有更新。若文章内的图片失效（无法正常加载），请留言反馈或直接联系我。

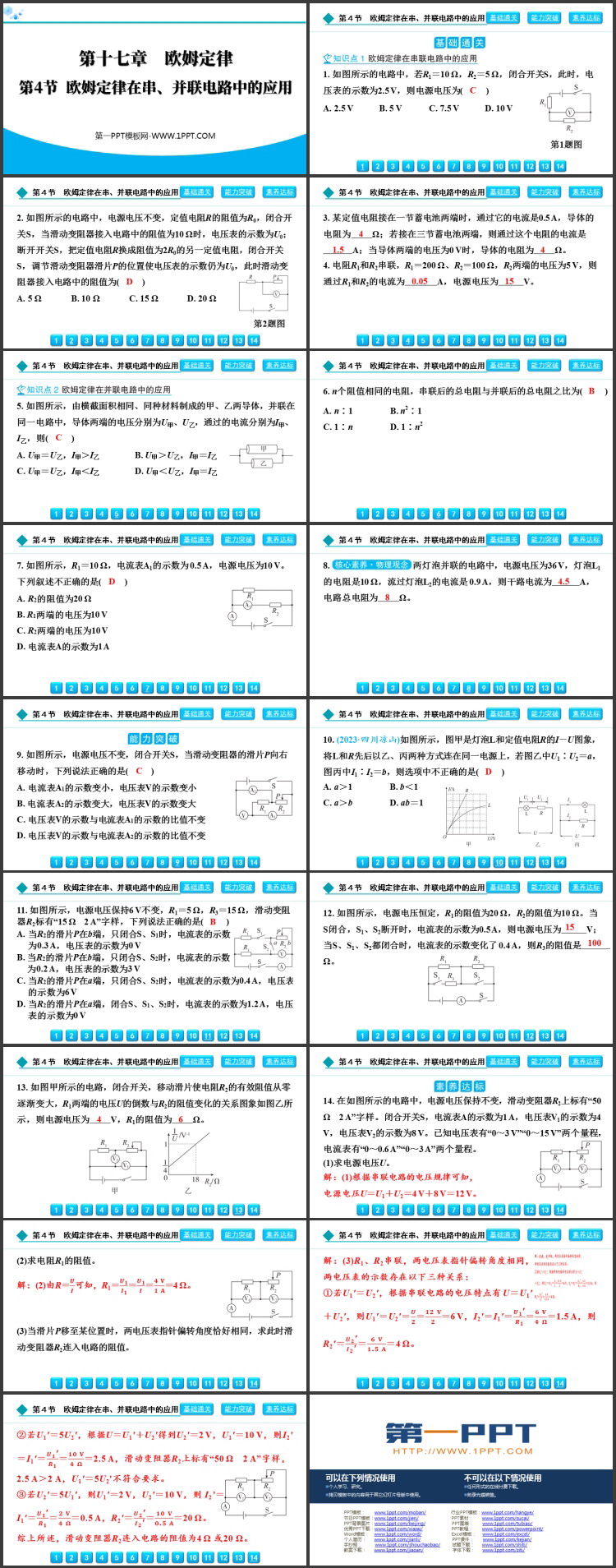

人教版九年级物理上册《欧姆定律在串、并联电路中的应用》欧姆定律PPT精品教学课件，共18页。

1. 如图所示的电路中，若R1＝10 Ω，R2＝5 Ω，闭合开关S，此时，电压表的示数为2.5 V，则电源电压为( 　)

A. 2.5 V B. 5 V C. 7.5 V D. 10 V

2. 如图所示的电路中，电源电压不变，定值电阻R的阻值为R0，闭合开关S，当滑动变阻器接入电路中的阻值为10 Ω时，电压表的示数为U0；断开开关S，把定值电阻R换成阻值为2R0的另一定值电阻，闭合开关S，调节滑动变阻器滑片P的位置使电压表的示数仍为U0，此时滑动变阻器接入电路中的阻值为(　　)

A. 5 Ω B. 10 Ω C. 15 Ω D. 20 Ω

3. 某定值电阻接在一节蓄电池两端时，通过它的电流是0.5 A，导体的电阻为_________Ω；若接在三节蓄电池两端，则通过这个电阻的电流是_________A；当导体两端的电压为0 V时，导体的电阻为_________Ω。

4. 电阻R1和R2串联，R1＝200 Ω、R2＝100 Ω，R2两端的电压为5 V，则通过R1和R2的电流为_________A，电源电压为_________V。

5. 如图所示，由横截面积相同、同种材料制成的甲、乙两导体，并联在同一电路中，导体两端的电压分别为U甲、U乙，通过的电流分别为I甲、I乙，则(　　)

A. U甲＝U乙，I甲＞I乙 B. U甲＞U乙，I甲＝I乙

C. U甲＝U乙，I甲＜I乙 D. U甲＜U乙，I甲＝I乙

6. n个阻值相同的电阻，串联后的总电阻与并联后的总电阻之比为(　　)

A. n∶1 B. n2∶1

C. 1∶n D. 1∶n2

......
