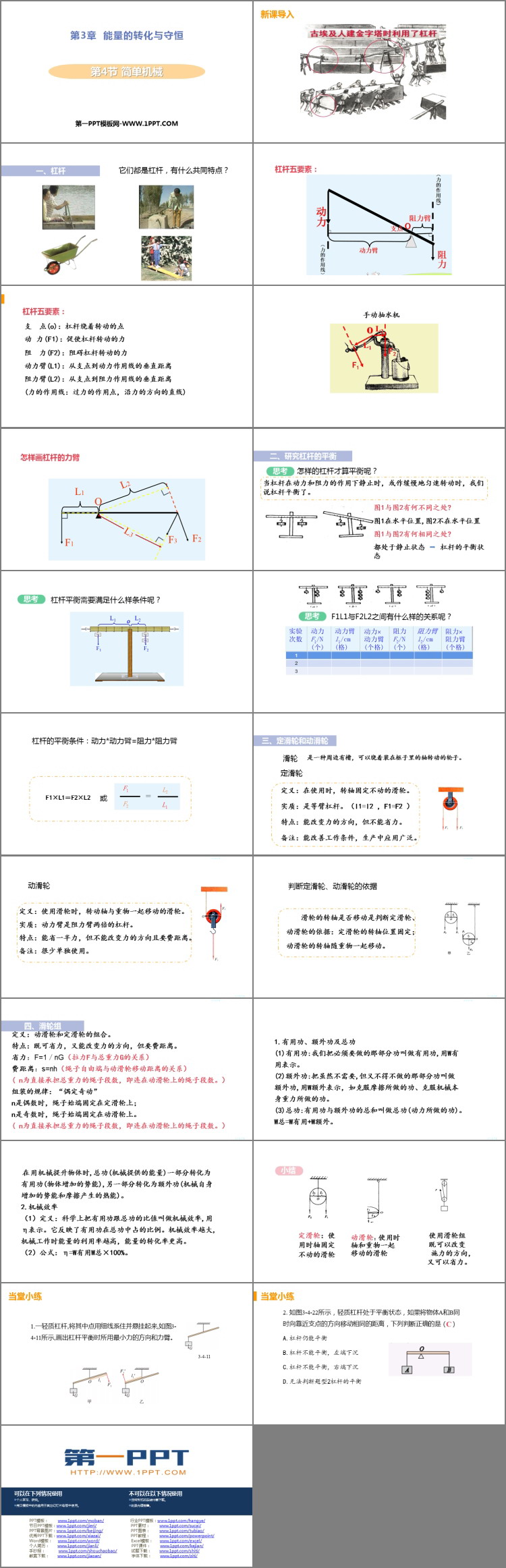

《简单机械》PPT教学课件

浙教版九年级科学上册《简单机械》PPT教学课件，共21页。

一、杠杆

它们都是杠杆，有什么共同特点？

杠杆五要素：

支  点(o)：杠杆绕着转动的点

动  力(F1)：促使杠杆转动的力

阻  力(F2)：阻碍杠杆转动的力

动力臂(L1)：从支点到动力作用线的垂直距离

阻力臂(L2)：从支点到阻力作用线的垂直距离

(力的作用线：过力的作用点，沿力的方向的直线)

二、研究杠杆的平衡

怎样的杠杆才算平衡呢？

当杠杆在动力和阻力的作用下静止时，或作缓慢地匀速转动时，我们说杠杆平衡了。

三、定滑轮和动滑轮

滑轮  是一种周边有槽，可以绕着装在框子里的轴转动的轮子。

定滑轮

定义：在使用时，转轴固定不动的滑轮。

实质：是等臂杠杆。（l1=l2 ，F1=F2 ）

特点：能改变力的方向，但不能省力。

备注：能改善工作条件，生产中应用广泛。

动滑轮

定义：使用滑轮时，转动轴与重物一起移动的滑轮。

实质：动力臂是阻力臂两倍的杠杆。

特点：能省一半力，但不能改变力的方向且要费距离。

备注：很少单独使用。

判断定滑轮、动滑轮的依据

滑轮的转轴是否移动是判断定滑轮、动滑轮的依据：定滑轮的转轴位置固定；动滑轮的转轴随重物一起移动。

四、滑轮组

定义：动滑轮和定滑轮的组合。

特点：既可省力，又能改变力的方向，但要费距离。

省力：F=1／nG（拉力F与总重力G的关系）

费距离：s=nh（绳子自由端与动滑轮移动距离的关系）

( n为直接承担总重力的绳子段数，即连在动滑轮上的绳子段数。）

组装的规律：“偶定奇动”

n是偶数时，绳子始端固定在定滑轮上；

n是奇数时，绳子始端固定在动滑轮上。

( n为直接承担总重力的绳子段数，即连在动滑轮上的绳子段数。）

1.有用功、额外功及总功

(1)有用功:我们把必须要做的那部分功叫做有用功,用W有用表示。

(2)额外功:把虽然不需要,但又不得不做的那部分功叫做额外功,用W额外表示，如克服摩擦所做的功、克服机械本身重力所做的功。

(3)总功:有用功与额外功的总和叫做总功(动力所做的功)。W总=W有用+W额外。

在用机械提升物体时,总功(机械提供的能量)一部分转化为有用功(物体增加的势能),另一部分转化为额外功(机械自身增加的势能和摩擦产生的热能)。

2.机械效率

（1）定义：科学上把有用功跟总功的比值叫做机械效率,用η表示。它反映了有用功在总功中占的比例。机械效率越大,机械工作时能量的利用率越高，能量的转化率更高。

（2）公式：η=W有用W总×100%。

... ... ...
